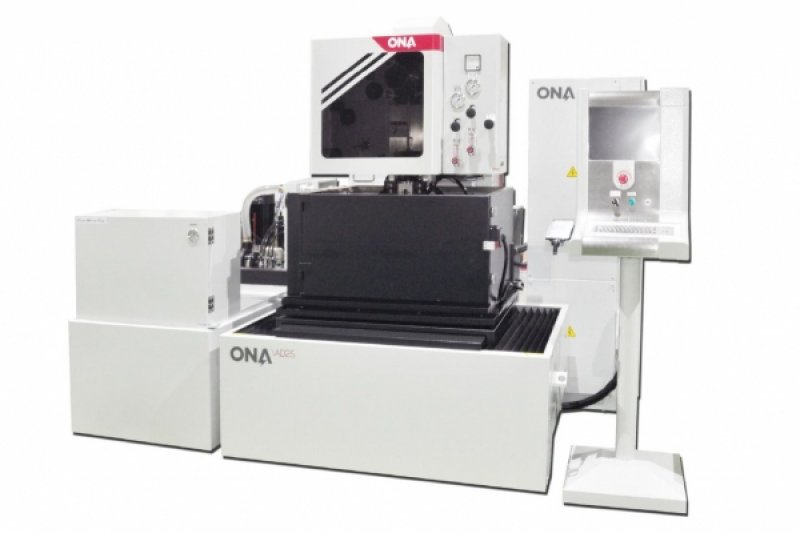

ONA AD25 TÍPUSÚ HUZALOS SZIKRAFORGÁCSOLÓ GÉP LINEÁRHAJTÁSSAL

X-, Y-tengely mozgástartomány 400 x 300 mm
U-, V-tengely mozgástartomány                                                  100 x 100 mm
Z-tengely mozgástartomány 190 mm
Legnagyobb munkadarab méret 790 x 560 x 190 mm
Legnagyobb munkadarab tömeg 700 kg
Legnagyobb döntött vágás szöge                                                ±21° / 100 mm
Munkaasztal                                                                                 „U” alak
Gép tömege                                                                                 3.000 kg
Gép alapterület igénye                                                                 2.980 x 3.000 mm
Gép magassága 2.063 mm
Ütközésvédelem alaptartozék
Automatikus kenés X-, Y-tengelyen alaptartozék
X-, Y-tengely hajtása                                                                    Lineár motor
X-, Y-tengely mérőrendszer                                                         Optikai mérőléc 0,1 µm
                                                                                                     Forgójeladó 0,5 µm
Legjobb elérhető végső felület 0,4 Ra

HUZALRENDSZER JELLEMZŐI
Alkalmazható huzalátmérők                                                        0,20, 0,25, 0,30 mm
Vágási technológia                                                                      öblítés és elárasztás
Huzalvezető típusa                                                                      zárt gyémánt
Alkalmazható huzaldob mérete 8 kg
Legkisebb alkalmazható furat huzalbefűzéshez 0,5 mm
Automatikus huzalbefűzés                                                           alaptartozék

DIELEKTRIKUM RENDSZER JELLEMZŐI
Szűrőrendszer típusa 2 darab papírbetétes
Dielektrikum kapacitása 850 l
Szűrési felbontás 3 µm
Hűtő alaptartozék

VEZÉRLÉS
Vezérelt tengelyek száma                                                           5 (X, Y , U, V, Z)
Egyidejűleg vezérelt tengelyek száma                                        4 (X, Y, U, V)
Legkisebb vezérelt elmozdulás                                                   0,0001 mm
Kijelző mérete, típusa                                                                 15”, színes TFT
Billentyűzet                                                                                 alaptartozék
Memória > 1 Gb CF kártya

GENERÁTOR
Hálózati feszültség                                                                      380 V
Frekvencia                                                                                   50 vagy 60 Hz
Legnagyobb tengelysebesség                                                     800 mm/perc

}
