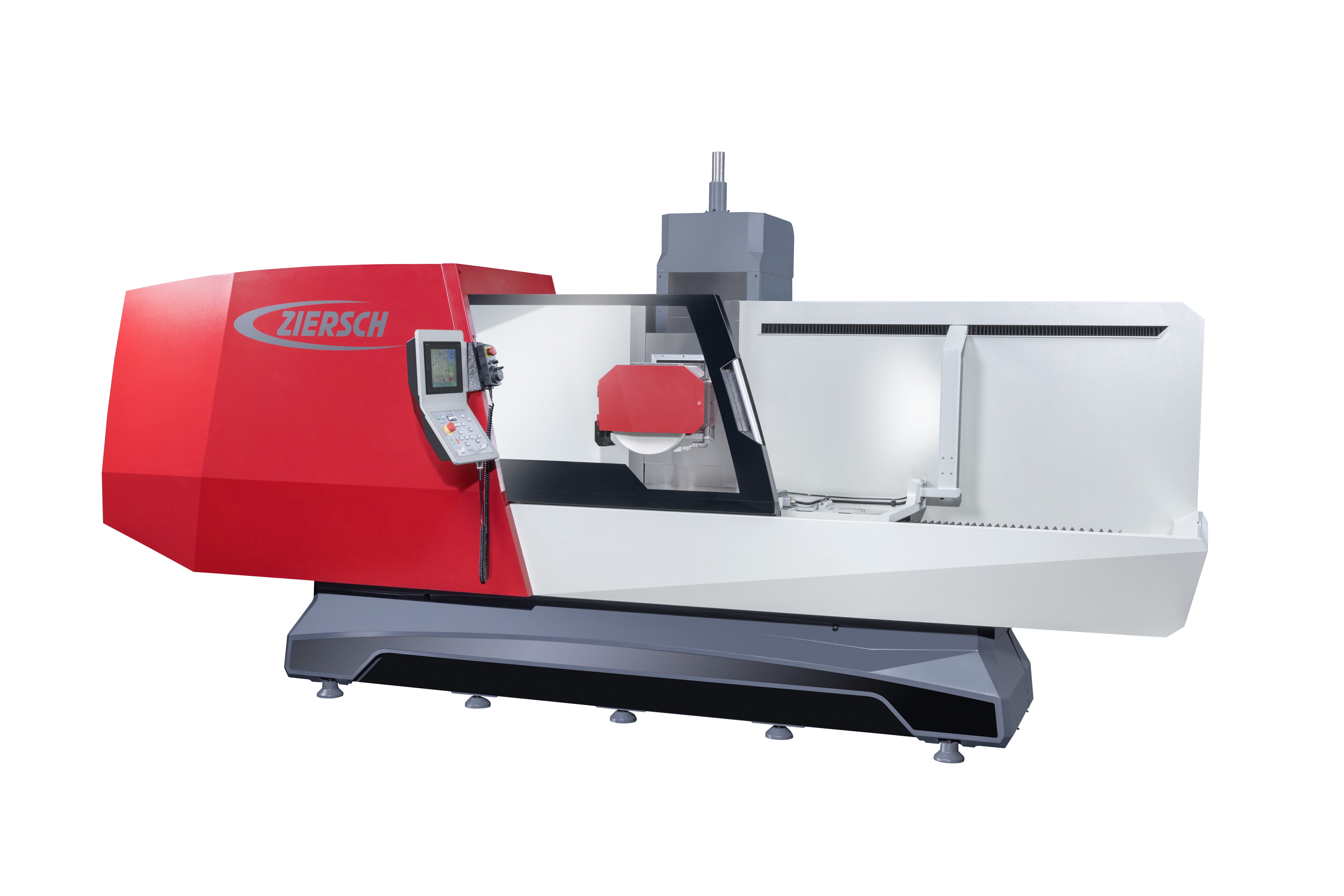

Z 612 síkköszörű / Köszörülési tartomány: 1200x700 mm

Technikai adatok

Köszörülési tartomány	mm	1200x700
Keresztirányú mozgás	mm	650
Hosszirányú mozgás	mm	1600
Mágnesasztal méret	mm	1200x600
Asztal és orsóközépvonal maximális távolsága	mm	600
Asztalterhelhetőség beleértve a mágnesasztalt	kg	1300
Előtolás hossztengely	mm / min	1.000 – 30.000
Előtolás kereszttengely	mm / min	0,01 – 2.000
Előtolás fogásvételi tengely	mm / min	0,001 – 1.500
Köszörűkorong méret	mm	400 x 80 x 127
Főorsó teljesítmény	kW	11
Főorsó szabályozási tartomány	U / min	1.000 – 3.000
Gép tömege kb.	kg	8.340
Gép helyigénye	mm	5160 x 2.720 x 2.380

Felszereltség

Egyszerűen kezelhető Z-Control vezérlés magas komforttal

Automatikus fogásvétel állítás szabályzási kompenzációval

Teljesen automata köszörülési és kőszabályzási ciklusok

Köszörülési ciklusok:

Egyszerű kezelhetőség érintőképernyőn keresztül

Nagyméretű áttekinthető színes

Elektronikus kézikerék a fogásvételi és keresztírányú tengelyek mozgatásához, két léptékben választható 0,001 és 0,01 mm

Stabil öntvénykonstrukció minden gépelemnél

Nagy géptömeg maximális merevség érdekében

Előfeszített precíziós lineáris vezetékrendszer (Bosch Rexroth) a fogásvételi és kereszttengelyeknél a tökéletes precizitás érdekében

Kézi-hántolt dupla-V síkvezetékek a X-tengelyben garantálják a tökéletes rezgéscsillapítást és a kiváló köszörülési képet

Hidraulikus asztalmozgatás különálló olajhűtővel segítik a megfelelő felületi minőségek elérését

Elektromechanikus mozgatás kereszt és fogásvételi tengelyeken

Direkt mérőrendszer a fogásvételi tengelyen (Heidenhain) a pontos pozicionálás érdekében

Forgójeladó a kereszt irányú tengelyen

Karbantartásmentes papírszalagszűrő 2 bar-os nyomószivattyúval az effektív hűtés és öblítés érdekében

Integrált peremöblítés

Mágneshengeres elő-leválasztó a papírszalagszűrőhöz

Köszörűorsó kuplunggal elválasztva a meghajtómotortól így megelőzve a motorhőből adódó tágulást

Fokozatmentesen állítható köszörűorsó motor

Köszörűorsó motor állandó vágósebességgel a teljes köszörűkorong átmérőben (vkonstant)

Hengergörgős csapágyazás a köszörűorsóban garantálja a hosszú élettartamot

Géplámpa

Asztalra szerelt korongszabályozó készülék a magas pontosságnak és felületi ménőség érdekében, 3 db szabályozó gyémánt fogadására alkalmas

Elektro-permanens mágnesasztal

Állítható mágneserő

Melegedés nélküli mágnesasztal így biztosítható a nagy pontosság

Automatikus központi kenés a X-tengelyeben

Részburkolat tolóajtóval, oldalirányból szervizsajtóval

Hatékony védelem a fröccsenő hűtőfolyadékkal szemben

Emulzióköd elszívás csatlakozás

}
